メーカー名：ホソカワミクロン
【概要】
ニブラーは、乾燥や濾過工程で生成した凝塊物、ホッパやサイロ等で貯蔵中に固化した塊状物など比較的やわらかい凝塊物の解砕に適しており、スクリューの変更により数mm〜0.数mmまでの粒度調節が可能である。
特に結晶状の原料などの凝集したものをもとの原料状態近くにもどすことが可能。
【特長】
- 微分の発生が少ない
- 製品粒度調整が可能である
- 内部点検、清掃が容易である
- エネルギー消費が少ない
- 運転が静かである

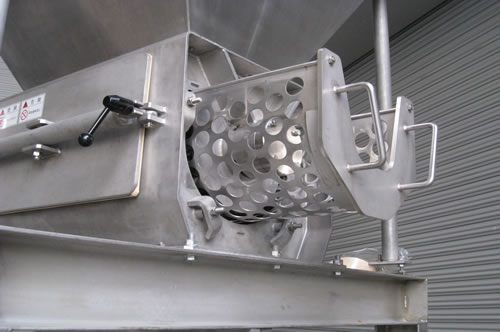

スクリーン装着

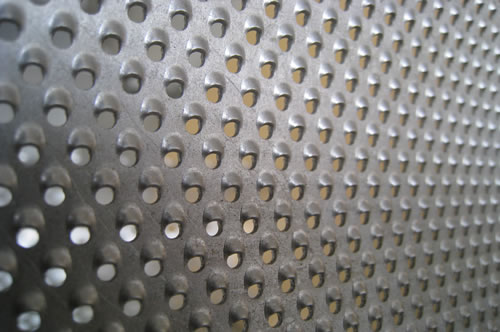

スクリーン形状

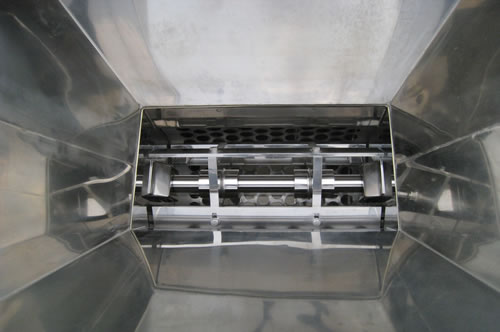

ナイフ形状

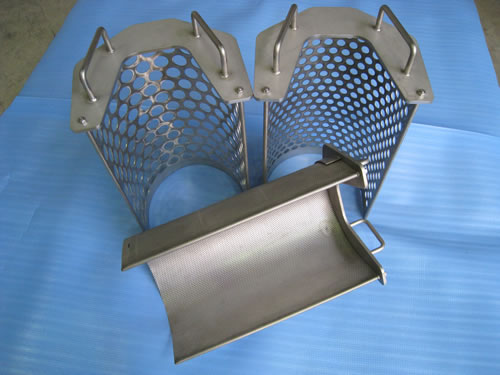

スクリーン（2mm〜30mm）

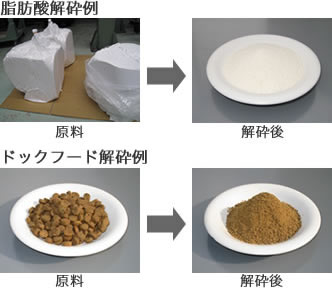

粉砕例
ニブラに投入された原料は、ゆっくりと回転するロータとスクリーンとの間で剪断および切削作用をうけ、解砕され、スクリーンを通過して、製品として回収される。
このロータにはFig.1（ロータ部断面図）のようなビーターがセットされている。ビーターは、移動可能でスクリーンとの間隙を調整できる構造となっている。
スクリーン形状は、Photo.1（スクリーン）に示すように内側に山形になっており、その内部でも解砕ができる。
スクリーンの目開きにより、解砕物の粒度の調整が行える。
仕様
| 形式 | NBS 300/450 |
|---|---|
| 材質 | SUS 304 |
| 所要動力 | 3.7kWギヤードモータ |
| ブレード | バータイプ4本 |
| ロータ回転数 | 90rpm（60Hz） |
適用例
適用例
| 原料名 | 機 種 | 所要 動力 (kW) |
処理能力 (kg/h) |
原料粒度 | 製品粒度 | 備 考 |
|---|---|---|---|---|---|---|
| 医薬中間体 | NBS 300/450 | 3.7 | 1,000〜2,000 | max. 30×30×100mm | 0.5mm以下 | 振動篩の代替 |
| 臭素系有機物 | NBS 300/450 | 3.7 | 1,500 | 50×30×20mm | 5〜6mm | |
| 微晶セルロース | NBS 300/450 | 3.7 | 600 | 300×300×20mm | 18mm程度 | |
| 塩素系凝集物 | NBS 300/450 | 3.7 | 3,000 | 粉の中に一部凝集物あり | 1時粒子に戻す | |
| 農 薬 | NBS 300/450 | 3.7 | 1,000 | 10〜20cm | 1mm以下 | |
| 洗 剤 | NBS 300/450 | 3.7 | 1,500 | 2次凝集 max. 10mm | 4〜6mm | |
| フェノール樹脂 | NBS 300/450 | 3.7 | 170 | 板状 50×200mm | D50=15×15mm | |
| 保水剤（活性炭） | NBS 300/450 | 3.7 | 2,500 | 50mm | 2〜3mm以下 | |
| アジピン酸 | NBS 300/450 | 3.7 | 15,000 | max. 300 | D50=10mm | |
| 粘土鉱物 | NBS 300/450 | 3.7 | 200 |
